一、 客户需求描述

1. 客户要求

客户想要得到该车门内所有曲面数据并生成三维数据

2. 客户当前检测手段局限性

这种车门由于其复杂的面型和多变的特征，使得以往的测量方法都无法使用，并且由于客户想对该物件做一个较好的?；?，通过喷显像剂拍照等测量方式难以沿用。

1. 解决方案

通过使用我公司的手持式三维扫描仪，仅需在其表面贴上部分不干胶标记点，扫描结束后撕下即可，可对扫描物件做到完整的?；?；扫描完成后获取工件表面形状三维数据；然后，将获得的数据进行数据处理，生成可参照的点云；根据设计要求和加工工艺规范，结合点云数据，对该槽体点云进行逆向设计。

2. 所需仪器及型号

HSCAN手持式三维激光扫描仪Prince系列。

3. 描仪工作时间

? 贴标记点用时3分钟

? 三维数据扫描用时8分钟；

? 数据后处理及逆向设计两天。

二、 扫描数据处理及逆向

1.

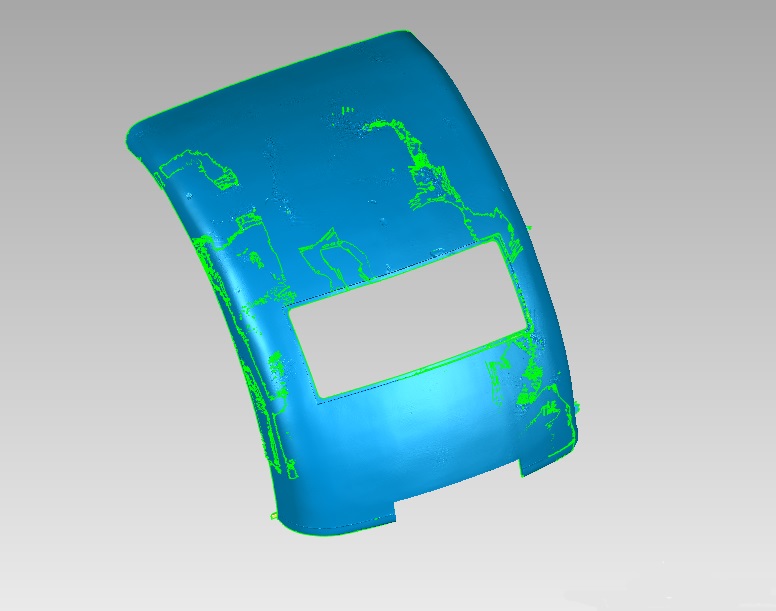

图1 扫描数据处理

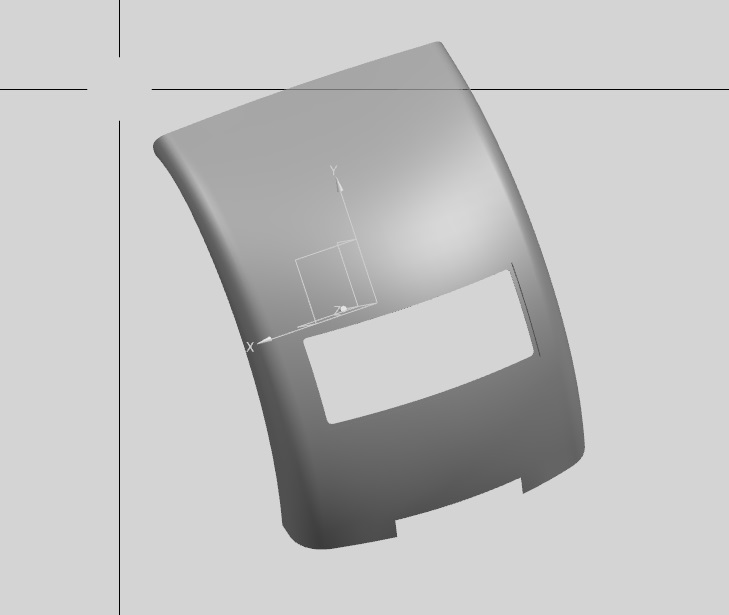

图2 逆向设计

三、 小结

对于面型复杂的物件，使用我公司的手持式三维激光扫描仪，通过便携的扫描方式可以精确完整的获取其三维数据，在得到想要数据的同时还?；ち吮簧栉锛耐暾?，一举多得。
